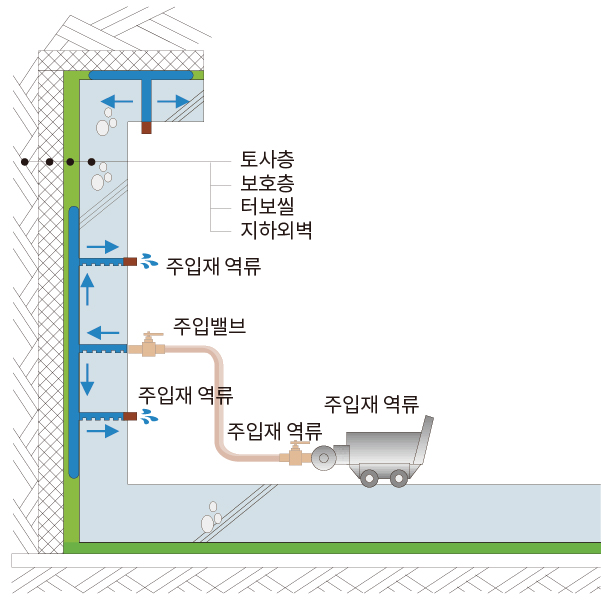

기존 방수층의 손상, 노후화 또는 방수층이 없는 구조물을 대상으로
기존 방수층 또는 토사층(또는 암반층)까지 천공하여
점착 유연형의 터보씰을 주입하여 방수층을 재형성하는 공법

국제 ISO TR 16475
건설교통부 신기술 376호
방재신기술 44-2-1호

기존 방수층의 손상, 노후화 또는 방수층이 없는 구조물을 대상으로 기존 방수층 또는 토사층(또는 암반층)까지 천공하여 점착 유연형의 터보씰을 주입하여 방수층을 재형성하는 공법

국제 ISO TR 16475
건설교통부 신기술 376호
방재신기술 44-2-1호

특징

  • 배면부에 유동수가 존재하는 환경에서 시공 가능
  • 터보씰 주입 후 즉시 지수효과 확인 가능
  • 기존 방수층을 제거하지 않고 시공 가능
  • 시공시 소음 및 폐기물이 발생되지 않음
  • 사후 유지관리비용 절감

적용 구조물
옥상, 지하주차장, 터널, 공동구, 지하차도, 지하철, 전력구, 통신구 등 모든 콘크리트 구조물의 누수보수를 요하는 곳에 적용 가능

STEP 1
rm_01
주입구 천공
STEP 2
rm_02
터보씰 주입
STEP 3
rm_03
역류 확인 및 마감
미국 보스톤 빅딕 (벽체 누수 보수)
미국 보스톤 빅딕 (벽체 누수 보수)
STEP 1
rm_04
현장 전경
STEP 2
rm_05
주입구 천공
STEP 3
rm_06
터보씰 주입
STEP 4
rm_07
터보씰 역류 확인
싱가폴 지하철(벽체 누수 보수) / 시공면적 6KM
싱가폴 지하철(벽체 누수 보수) / 시공면적 6KM

지중연속벽(Diaphragm wall)설계 방수층 없이 시공되어 전면누수 발생 벽체 전면 및 C/J에 터보씰을 주입

시공 전
시공 후
시공상세도
건축구조물 옥상, 주차장 상부슬래브
건축구조물 옥상, 주차장 상부슬래브

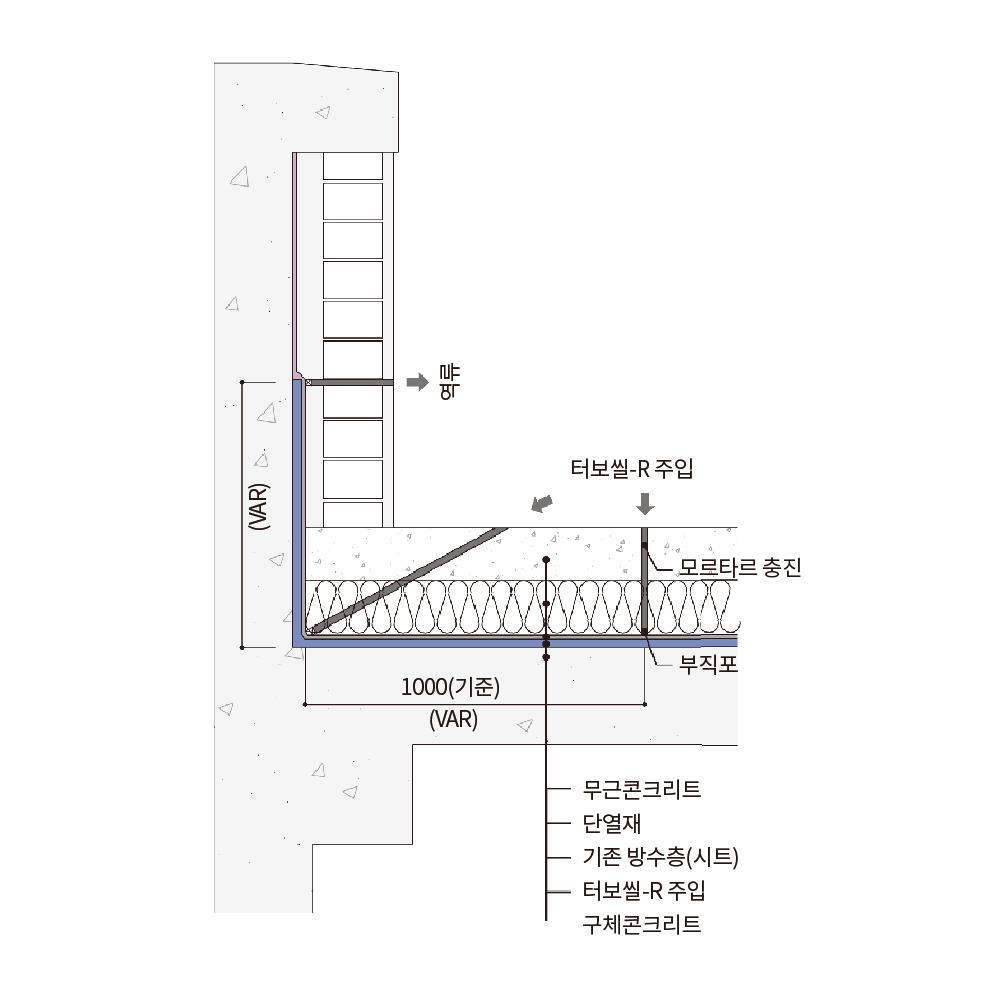

옥상 일반(기존방수층 있는 경우)

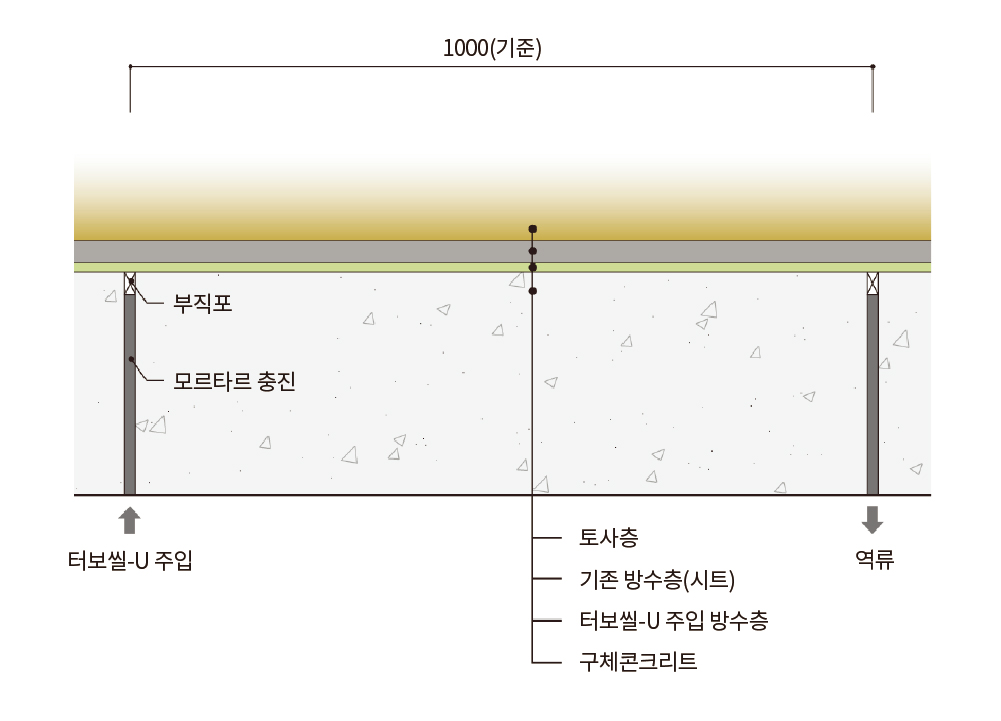

상부 슬래브(단, 방수층 없는 경우 폴리우레탄 충진 후 시공)

건축구조물 옥상, 주차장 상부슬래브
건축구조물 옥상, 주차장 상부슬래브

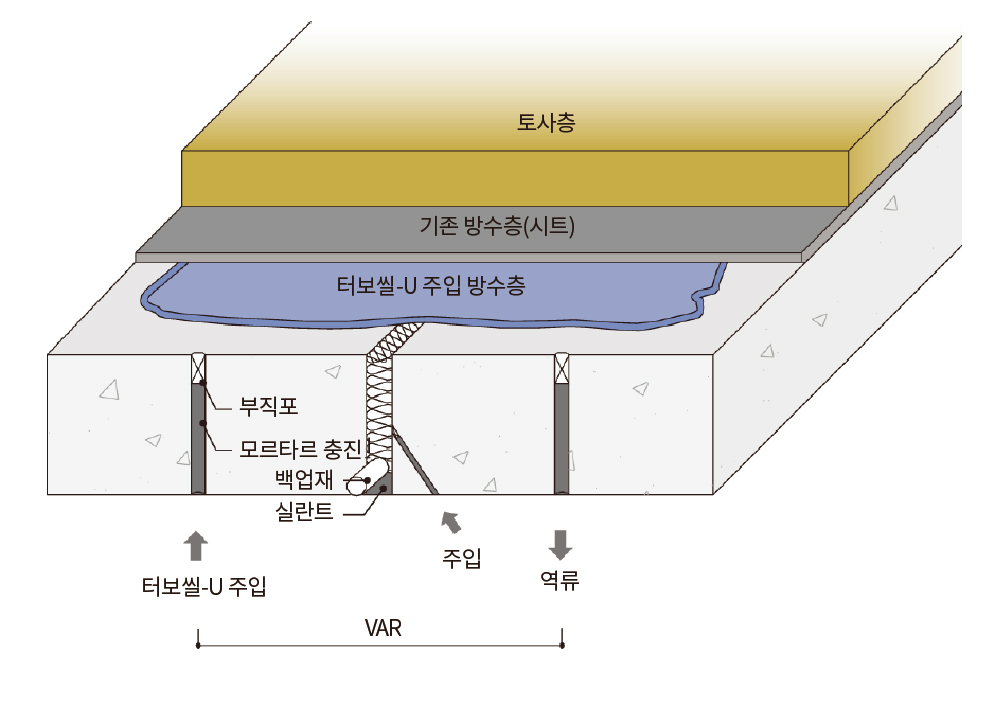

신축이음부

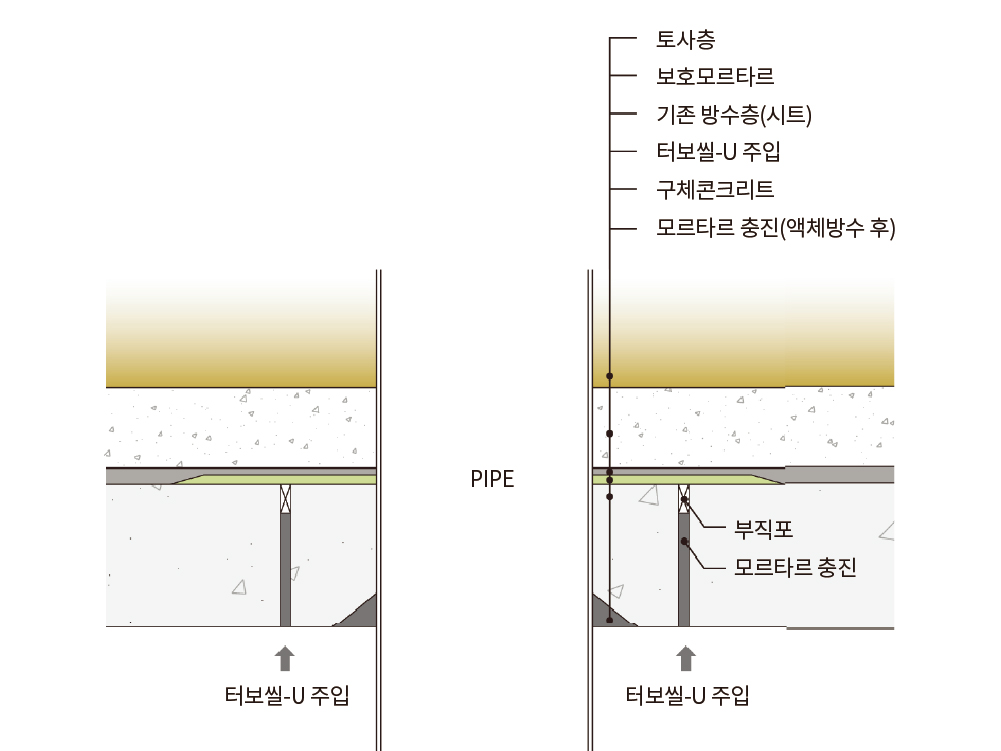

관통배관부위

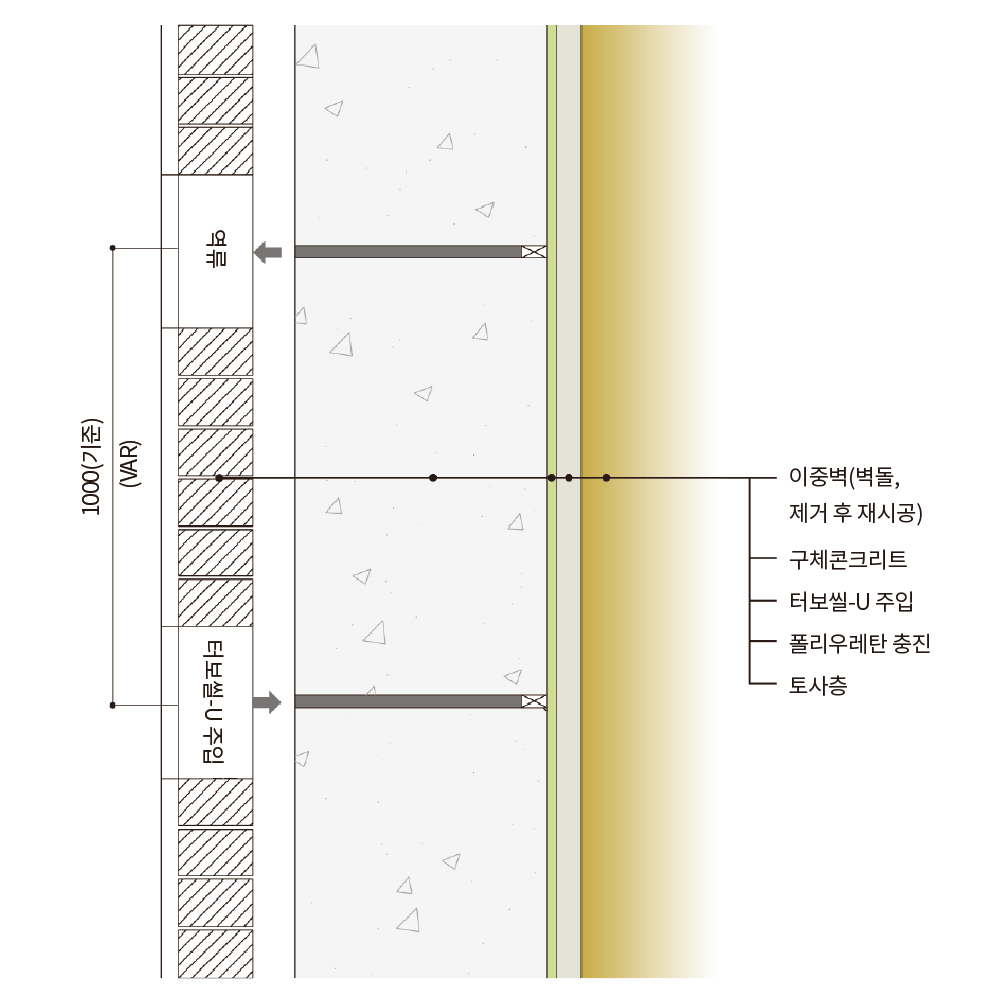

벽체부위(방수층 없는 경우)

※ 상기 시공도는 현장조건에 따라 변동될 수 있음
