타설 콘크리트 일체 부착형 복합방수재를 이용한
지하구조물의 지하수 유입 차단 기술

재난안전신기술 2024-14호
특허 10-0930421호

타설 콘크리트 일체 부착형 복합방수재를 이용한 지하구조물의 지하수 유입 차단 기술

재난안전신기술 2024-14호
특허 10-0930421호

기존 지하방수의 문제점

bwm_01

공간벽 제거 후
누수

공간벽 제거 후 누수

bwm_02

시멘트계 방수층의
이어치기부 누수

시멘트계 방수층의 이어치기부 누수

bwm_03

구조체 미세 균열로
방수층 동시 파단

구조체 미세 균열로 방수층 동시 파단

bwm_04

지하 집수정으로
유입된 지하수

지하 집수정으로 유입된 지하수

타설 콘크리트 일체화 개념의 지하구조물 맞춤형 재난 안전 방수기술

바닥, 벽체, 상부슬래브 등 구조물 4면에 현장 타설 콘크리트와 일체화가 가능한 복합방수재 개발

[벽체. 상부슬래브] Pre GTR BW 방수시트

[바닥] Pre GTR 역타설 방수시트

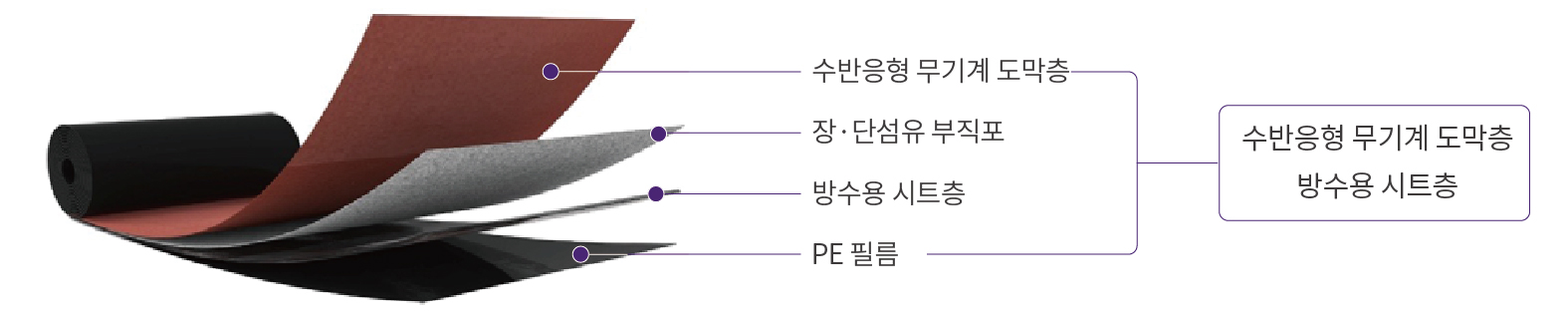

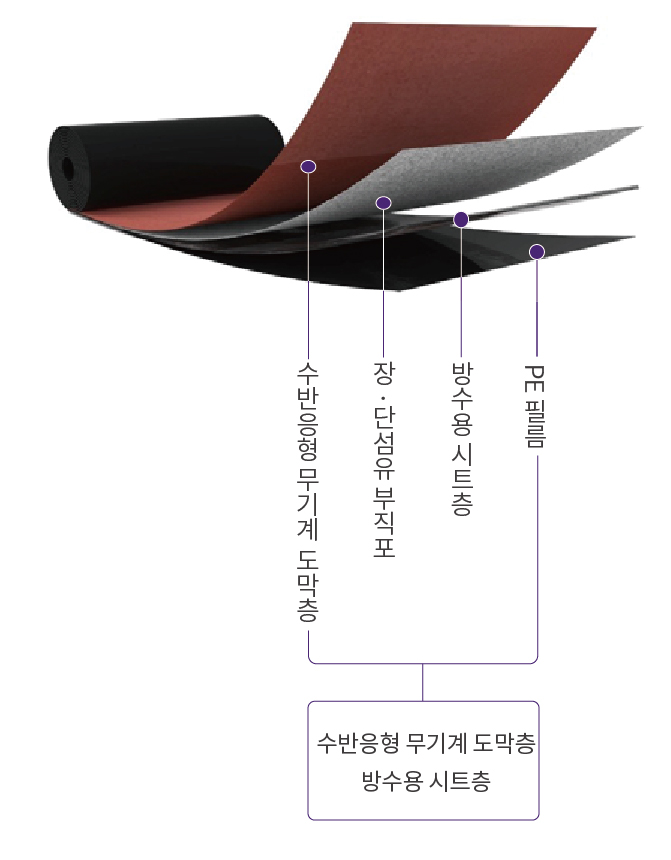

고점착 비경화 합성고무계 방수씰(터보씰)을 활용한 점착형 합성고무계시트로서
바탕면 정리없이 역타설이 가능하여 콘크리트 구조체와 방수층 간의 일체화로
지하구조물 합벽구간 외방수 실현

고점착 비경화 합성고무계 방수씰(터보씰)을 활용한 점착형 합성고무계시트로서 바탕면 정리없이 역타설이 가능하여 콘크리트 구조체와 방수층 간의 일체화로 지하구조물 합벽구간 외방수 실현

특허 10-0930421호

STEP 1

bwm_11

합판 혹은 드레인보드 설치

STEP 2

bwm_12

PRE-GTR BW 방수시트

STEP 3

bwm_13

수용성 필름 부착

bwm_14

bwm_15

bwm_16

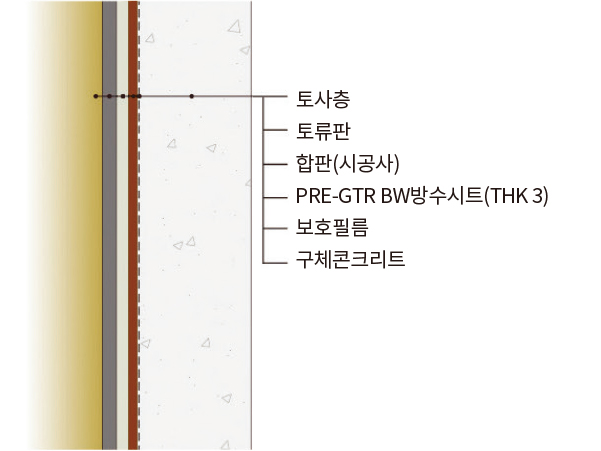

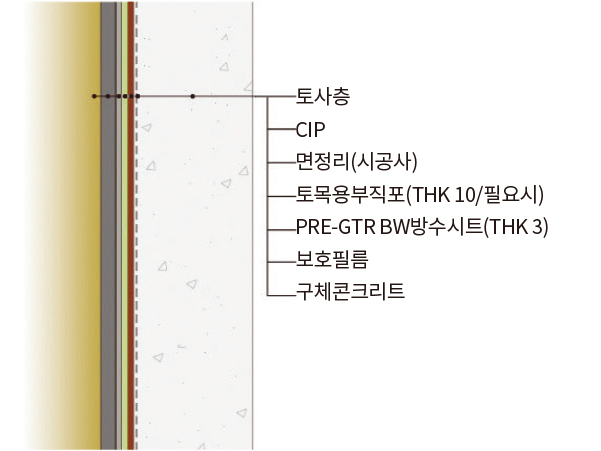

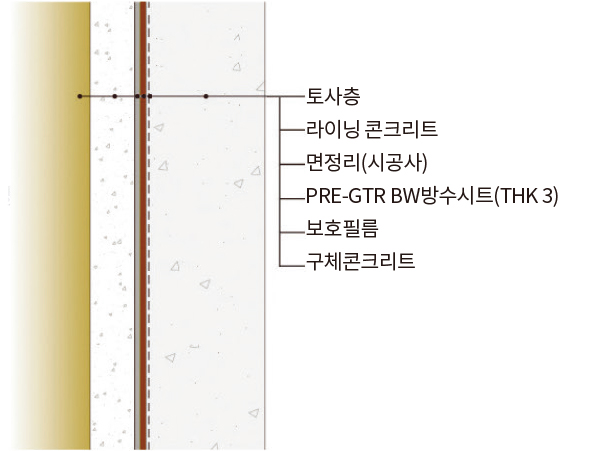

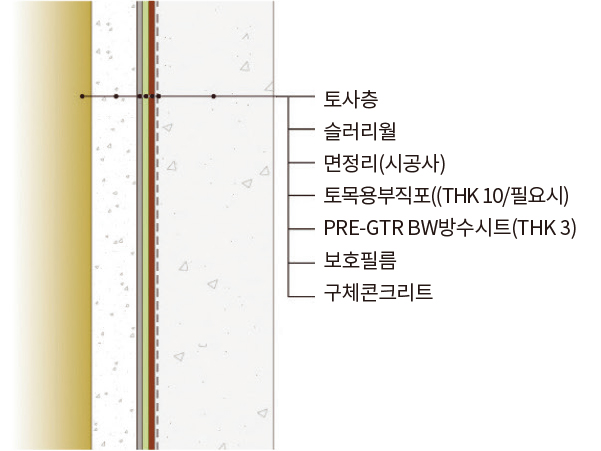

시공상세도

토류판

슬러리월

라이닝면

CIP

※ 상기 시공도는 현장조건에 따라 변동될 수 있음
