조달우수제품
터보시트GTR3000
조달청 우수제품 지정
조달우수제품 2024138호
재난안전신기술 2024 -14호
특허 10-2551933
LH아파트 지하 외방수 규격제품
자원순환형 복합방수시트
Turbo Sheet GTR3000
Turbo Sheet GTR3000
폐플라스틱을 공중합한 점착겔과 접착형 시트를 하나로
터보씰의 방수성능은 유지하고 복합시트의 편리함은 배가 됩니다.
조달청 우수제품으로 등록되어 경쟁 입찰 없이 제품 구매 가능
특징 (특허 제10-2551933호)
- 고 점착성과 유연성을 지닌 점착 물질이 함유되어 불규칙하거나 습윤/수중 피착면에서도 들뜸 현상이 발생하지 않음
- 구조물의 거동에 대한 높은 유연성으로 방수층이 깨지거나 흘러내림, 인장강도, 신장률 저하 등의 문제 없음
- 방수시트 접착 시 가열 융착 등의 공정 생략으로 공기단축 및 시공예산 절감
- 자원순환형 제품으로 ESG시대에 적합
1. 시공 간편
2. 공기 단축
3. 공사비 절감
고점착성
기존기술
GTR3000
“온도 저항성 향상을 통한 동절기 저온환경 점·접착 특성 발현 효과”
유연성
기존기술
GTR3000
“구조물 거동에 대한 높은 유연성으로 방수층이 깨지거나 흘러내림 등의 문제가 발생하지 않음”
처짐저항성
기존기술
GTR3000
“내열성 향상으로 처짐 저항성 확보. 방수용 시트층이 점착층 상부면에 형성된 복합구조로 산화방지”
폐플라스틱 재활용 기술을 통한 지속가능한 업사이클링 기술의 활성화
(2030년 재활용플라스틱 사용 의무화 시행)
(2030년 재활용플라스틱 사용 의무화 시행)
폐플라스틱 발생에 따른 사회적 문제 발생
“ 환경오염 / 처리비용 / 책임소재 등 “
친환경 인증
지자체 및 정부 운영제도에서 친환경 제품 사용 혜택
서울시 등 전국 지자체에서 녹색구매 기준 재정 및
공사 시방서를 통해 환경마크 인증제품을 우선 구매 중
공사 시방서를 통해 환경마크 인증제품을 우선 구매 중
공공기관의 의무구매
※근거 : 녹색제품 구매촉진에 관한 법률 제6조
- 공공기관은 구매하고자 하는 품목에 환경마크 등 친환경 상품이 있는 경우 의무적으로 구매해야 함
- 단, 현저한 품질저하, 공급불안, 다른 우선 구매의 이행, 긴급한 수요 충당 등 불가피한 경우는 예외로 인정
터보시트GTR3000 조달품질기준
| 구분 | 시험항목 | 단위 | 품질기준 | 시험방법 | ||
|---|---|---|---|---|---|---|
| 수용시트층 | 인장 성능 | 인장강도 | N/mm | 7.8 이상 | KS F 4917 | |
| 신장률 | % | 29 이상 | ||||
| 내열 성능 | 흘러내림 길이 | mm | 3 이하 | |||
| 겉모양 | - | 흘러내리거나 발포되지 않을 것 | ||||
| 접합성능 | N/mm | 4.5 이상 | ||||
| 굴곡 성능 | 무처리(-10℃) | 표면측 | - | -10℃ 에서 잔금이 생기지 않을 것 | ||
| 이면측 | ||||||
| 가열 후(5℃) | 표면측 | - | 5℃ 에서 잔금이 생기지 않을 것 | |||
| 이면측 | ||||||
| 점착층 | 습윤면 부착 성능 | - | 60초 이내 시험체 밑판 탈락되지 않을 것 | KS F 4935 | ||
| 구조물 거동 대응 성능 | - | 투수 되지 않을 것 | ||||
| 내화학 성능 | 염산 처리 | % | 질량변화율이 -0.07 이내 | |||
| 질산 처리 | ||||||
| 황산 처리 | ||||||
| 염화나트륨 처리 | ||||||
| 알칼리 처리 | ||||||
건축 [노출]
터보시트 GTR3000 Exp [노출]
1. 바탕정리
2. 터보시트 GTR3000 시공
3. 노출시트 시공
시공상세도
옥상 코너 시공도 1 / 방수턱 有 [노출]
기존기술옥상 코너 시공도 2 / 방수턱 無 [노출]
드레인 시공도 [노출]
건축 [비노출]
터보시트 GTR3000 N-Exp [비노출]
1. 바탕정리
2. 터보시트 GTR3000 시공
3. 보호층 시공
시공상세도
옥상 일반부위 시공도 [비노출]
옥상 드레인 부위 시공도 [비노출]
- 졸대를 설치할 경우에는 별도 계상하고 재질은 현장상황에 따라 적합한 제품을 사용한다.
- 바탕처리가 필요한 경우 고름몰탈, 모서리보강재는 별도 계상한다.
- 보강부위는 벽체 일위대가 및 단가를 적용한다.
- 보호층은 별도 계상한다.

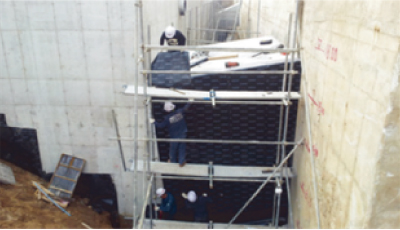

토목 (지하차도, 터널, 지하철, 박스구조물, 공동구, 전력구 등)
벽체
1. 바탕정리
2. 터보시트 GTR3000 시공
3. 보호층 시공
상부
1. 바탕정리
2. 터보시트 GTR3000 시공
3. 보호층 시공
시공상세도
벽체부위 시공도
상부 슬래브 벽체부위 시공도
※ 상기 시공도는 현장조건에 따라 변동될 수 있음
